实验室气路系统的安装要求都有哪些？

发布者：中润官网发布时间：2021-06-07 15:41 阅读：

　　实验室气路系统主要由气源切换系统、管道系统、调压系统、用气点、监控及报警系统组成。对于一些易燃易爆气体，如氢气、乙炔等，可能在设计和施工过程中稍有差异，必须加入气体回火防止器等安全控制装置。那么实验室气路系统的安装要求都有哪些呢？

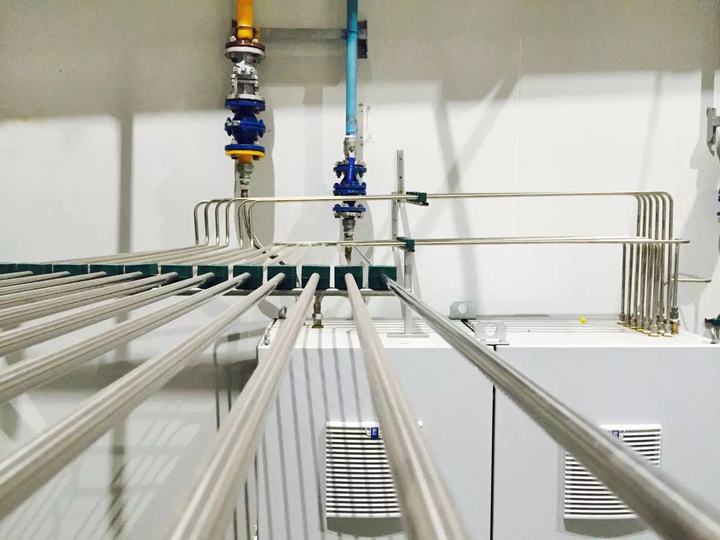

　　1、所有气体管路都由高质量的、完全退火型、无缝连接的不锈钢管（BA级）组成。铜管只使用在气体管路的末端，对气体纯度要求不是太严格的地方。（比如通风柜）。

　　2、气体管道不得和电缆、导电线路同架铺设。

　　3、易燃气体，如乙炔需要和其他气体分开单独引入。氢气管道若与其他可燃气体管道平行敷设时，其间距不应小于0.5M。交叉敷设时间距不应小于0.25M。分层敷设时氢气管道应位于上方。

　　4、压缩空气在管路上有过滤杂质和水分的净化装置，此净化装置需要并联一路，用单独的阀门隔离，以方便对过滤装置进行维修。

　　5、高纯气体管路的连接为无缝焊接。连接到阀门或调节装置时才可以使用接头配件。

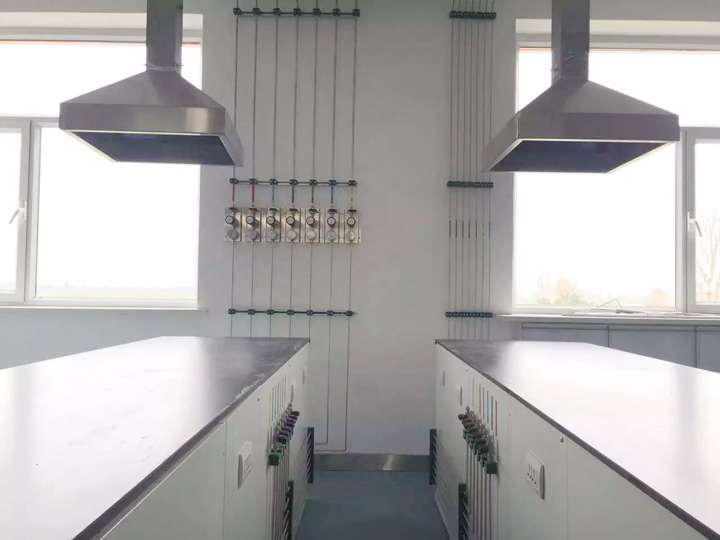

　　6、每个实验室都要有单独的控制阀、减压阀和压力表。

　　7、引到工作台的气体管路要安装单独的控制阀。工作台上要均匀排放各种气体的控制阀门。在氦气管路前面建议安装气体净化装置。

　　8、每隔1.5米左右，气体管路就需要有支架。另外根据气体管路弯曲的半径，设置合适的支架位置。所有弯曲处都要有支撑。气体管路所有的支架都要进行镀锌防腐处理。

　　9、不锈钢管件在现场安装时方可启封，启封后均要适用5N的高纯气体吹扫后才能接入系统。整个系统安装完成后，还要再使用5N的高纯氮气进行大流量吹扫，以确保整个系统的洁净度。

　　10、供气系统安装完成后，根据要求进行相关的强度测试、密封测试和稳定性测试。

　　以上就是实验室气路系统的一些安装要求。更多实验室相关产品信息，敬请关注河南中润实验工程公司官网，产品咨询及实验室EPC设计建设请联系网站客服。
