实验室气路系统的设计要点有哪些？

发布者：中润官网发布时间：2021-06-08 14:23 阅读：

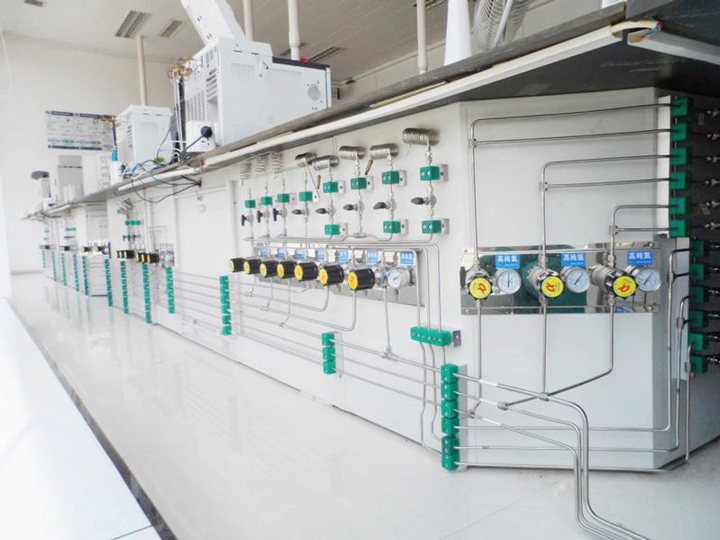

　　实验室气路系统主要由气源切换系统、管道系统、调压系统、用气点、监控及报警系统组成。对于一些易燃易爆气体，如氢气、乙炔等，可能在设计和施工过程中稍有差异，必须加入气体回火防止器等安全控制装置。那么实验室气路系统的设计要点有哪些呢？

　　1、管道设计根据仪器端的压力值，用量来确定管径的大小。

　　2、所有气体管路都由高质量的、完全退火型、无缝连接的不锈钢管组成。

　　3、所有的管路、阀门、压力表都由高质量的全不锈钢构成，并且都是标准配件。

　　4、仪器的气体管路靠在仪器台后面。

　　5、易燃气体，如乙炔与氢气，需要和其他气体分开，单独引人。

　　6、所有气体管路的连接为无扩口机械夹头。

　　7、引到仪器台的气体管路将安装单独的球阀来控制。

　　8、所有气体出口为不锈钢球阀，并配备1/8英寸(3·2 mm)转接头。

　　9、气体管路所有的支架都要镀锌防腐。

　　10、每隔1.5m左右，气体管路就需要有支架。另外根据气体管路弯曲的直径，设置合适的支架位置。

　　11、实验气路承包商要保证气体管路系统的清洁，所有气体管路的检验应根据标准程序进行。气体管路要做压力检验，防止管路泄漏。

　　以上就是实验室气路系统的设计要点。更多实验室相关产品信息，敬请关注河南中润实验工程公司官网，产品咨询及实验室EPC设计建设请联系网站客服。
