实验室气路系统的设计及安装有哪些注意事项？

发布者：中润官网发布时间：2021-07-22 15:41 阅读：

　　实验室气路系统主要由气源切换系统、管道系统、调压系统、用气点、监控及报警系统组成。对于一些易燃易爆气体，如氢气、乙炔等，可能在设计和施工过程中稍有差异，必须加入气体回火防止器等安全控制装置。

　　一、实验室气路系统的安装设计

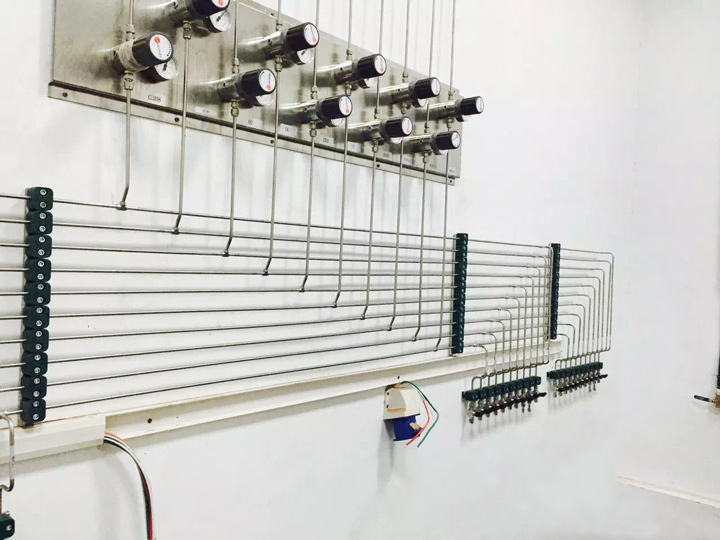

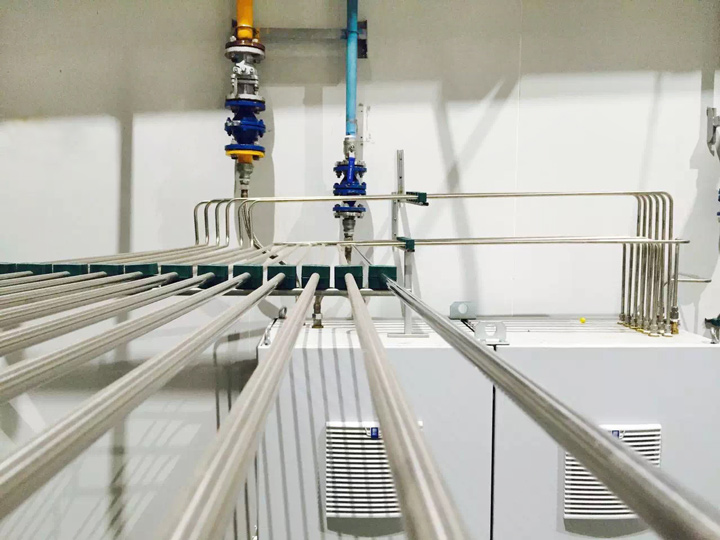

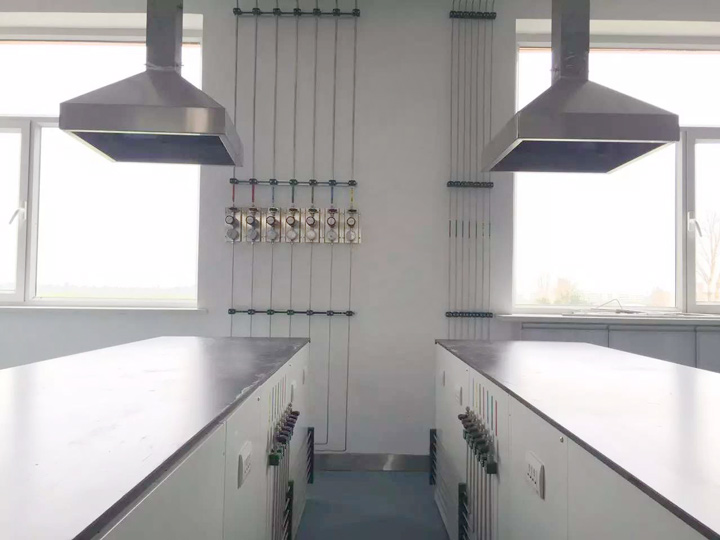

　　1、实验室常用气体为氢气、压缩空气和氮气。有条件的应远离工作点设计具有防爆性能的气体存放室，没有条件的需设置带有全自动报警功能的气瓶安全柜存放。由气瓶室引入的气路，主要的控制阀门和减压阀门都安装在实验室外。实验室气体管路主要材质为不锈钢，安装在天花板下方，沿着墙走，这样便于检查和维修。此外，中央实验台气体管路的引入通过服务柱。所有的气体管路在工作台上有合适的控制阀门和相应的取气口，便于操作。所有气体管路的连接采用无缝焊接。压缩空气气体在管路上有个过虑杂质和水分的净化装置，易燃排气管路不能并在一起，盘管由不锈钢材料制成，有足够的韧性。减压阀要有标示，标明压力释放级别。所有阀门、调节装置、压力表都由高质量的不锈钢制成，所有气体管路有合适的接地保护措施。

　　2、气瓶柜的技术要求为铝型35×35框架，柜门、侧板采用金属冷轧板，均用环氧树脂粉沫喷涂，内设可活动的气瓶抱箍，便于气瓶的更换和移动。地脚为不锈钢螺丝、尼龙罩盖、橡胶底座组合结构，可调节高度为0—0.3m。配置了气体泄漏报警、温度数字指示、气体泄露时自动排放。具有防爆、阻燃等功能。

　　3、实验室应按照房间大小比例设计相应数量带逆风阀的换气扇，使空气流通顺畅，保持清洁。每个房间都要设计带有过滤装置的通气孔，如果是带有室内走廊的房间也可在门窗上设百叶窗，尺寸按照排气量比例关系计算。

　　二、实验室气路系统的设计规范

　　1、实验室的用气量、用气点以及使用的什么气体。

　　2、实验室的结构。

　　3、气体存储装置点。

　　4、用气实验台结构及规格形状。

　　5、实验室所在建筑的结构。

　　6、管件及组件的选材，根据气体类别和实验室需求选择。

　　三、实验室气路系统的组成部分

　　主要由气源切换系统(一级减压系统)、管道及连接件系统、二级调压系统、气体过滤纯化系统、气体报警系统、压力表、球阀等组成。

　　四、实验室气路系统的材料要求

　　1、高压波纹软管：外表不锈钢金属网内衬PTFE材质，长度1米以上，通径大于6MM。一端符合标准钢瓶的连接型号，另一端连接自动切换系统。承受大于3000PSI。其特性为：洁净光亮、柔软、防腐。

　　2、低压报警器：低压报警器多触点可模拟数据输出型，报警器可蜂鸣闪光同时显示报警气体的名称。防爆接线、信号模拟和自动切换系统汇流排相匹配。

　　3、减压阀：316L不锈钢材质。一级减压阀进气压力0-200bar，出气压力0-16bar。二级减压阀进气压力0-16bar，出气压力0-6bar。进出口接口1/4” FNPT螺纹，压力表接口1/4” MNPT螺纹。

　　4、管道：管道采用内表面BA级316L ASTM A269标准不锈钢管道，316L不锈钢光亮退火，母材符合BA级高纯管道，管道的内表面处理值要小于0.37U。管道的标准：1/4”---1/2”壁厚0.88mm。zui大承受压力为300 bar,气管适用纯度等级为5.0的气体。

　　5、接头：采用316L不锈钢光亮退火，母材符合BA级的高纯气路配件。双卡套设计。硬化处理之后卡套，具备对管子的耐震力及高抓力，使管子在任何情形下不易松脱而造成危险。后卡套内部有凹槽，安装时可以降低扭力，安装者可以轻易将接头锁至标准圈数。螺帽内部螺纹做镀银处理，具备安装时必要的润滑，延长螺纹寿命。

　　以上就是实验室气路系统的设计及安装。更多实验室相关产品信息，敬请关注河南中润实验工程公司官网，产品咨询及实验室EPC设计建设请联系网站客服。
